产品简介

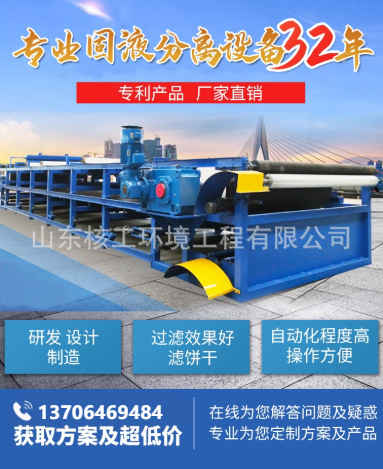

带式真空过滤机是以真空负压为推动力实现固液分离的设备，在结构上，过滤区段沿水平长度方向布置，可以连续完成过滤、洗涤、吸干、滤布再生等作业。设备具有过滤效率高、生产能力大、洗涤效果好、滤饼水分低、操作灵活，维修费用低等优点。可广泛应用于冶金、矿山、化工、造纸、食品、制药、环保等领域中的固液分离，尤其在烟气脱硫中的石膏脱水方面(FGD)有良好的应用。
技术特点
A、可以连续完成喂料过滤、滤饼洗涤、吸干、卸料、滤布再生等工艺操作。
B、过滤母液和各段滤饼洗涤液可以分段收集，并可实现平流和逆流洗涤。
C、整体结构模块化设计，可灵活组装，便于运输和安装。
D、控制系统应用了DCS技术，可实现现场和远程自动控制。
应用范围
目前已广泛应用于冶金、矿山、石化、化工、洗煤、造纸、肥料、食品、制药、环保等领域中的固液分离，烟气脱硫中的石膏脱水等行业。
技术参数
|
型号 |
滤带宽度mm |
过滤面积m2 |
滤带速度n/min |
主动力KW |
真空耗量m/min |
滤机再耗水量L/min |
真空度MPa |
|
HGDU1 |
400 |
1 |
1-8 |
0.75 |
2 |
20-40 |
0.053 |
|
HGDU5 |
1300 |
5 |
4.0 |
10 |
60-80 |
||
|
HGDU7 |
7 |
14 |
|||||
|
HGDU9 |
9 |
5.5 |
18 |
||||
|
HGDU11 |
11 |
22 |
|||||
|
HGDU13 |
13 |
26 |
|||||
|
HGDU15 |
15 |
7.5 |
30 |
||||
|
HGDU17 |
17 |
34 |
|||||
|
HGDU20 |
2000 |
20 |
11 |
40 |
|||
|
HGDU24 |
24 |
50 |
100-120 |
||||
|
HGDU30 |
2100 |
30 |
15 |
60 |
|||
|
HGDU40 |
2100 |
40 |
22 |
80 |
120-180 |
||
|
HGDU60 |
3200 |
60 |
30 |
120 |
|||
|
HGDU80 |
4000 |
80 |
55 |
160 |
240-300 |
||
|
HGDU100 |
5000 |
100 |
75 |
220 |
