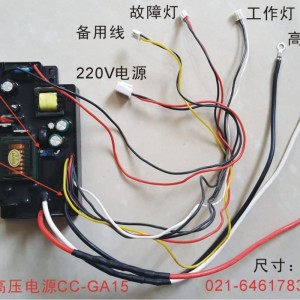

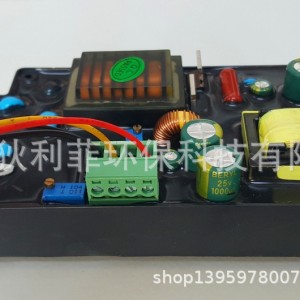

一、接线如图１所示
Ａ电压220V或12Ｖ，输入电压视不同电源而定，不能兼容。
Ｂ工作指示：高压电源通电后，输出信号电压５Ｖ，可接ＬＥＤ灯作为电源指示灯。白黑色线材，白线正，黑线负。
Ｃ清洗信号：当带载电压低于空载电压1600Ｖ-1800Ｖ时，此信号电压从0Ｖ变为５Ｖ.表示负载过重，提示需要清洗负载。电源保持输出高压并正常工作。黄黑色线材，黄为正，黑为负。
Ｄ故障信号：
1、拉弧或短路状态，电压从0Ｖ变为5Ｖ，表示负载端故障，并关闭高压输出，进入保护状态。
2、带载电压低于空载电压2000Ｖ-2200Ｖ时，电压0Ｖ变为5Ｖ,表示负载过重，并关闭高压输出，进入保护状态。红黑色线材，红为正，黑为负。
Ｅ电压调节：蓝色电位器，标有字样104，通过上面的螺丝旋纽可以调整输出电压大小，调节行程约３０圈，调节的方向视电源而定，通常为顺时针调高，逆时针调低，调节时可以用实测电压来判断调节方向。
Ｆ电流调节：电流调节电位器颜色为蓝色，上面标有203或502字样，通过上面的螺丝旋纽可以调整输出电流大小，调节行程约３０圈，调节的方向视电源而定，通常为顺时针调大，逆时针调小，调节时可以用实测电流来判断调节方向。
Ｇ8kV高压：红色线，接集尘箱钨丝。
Ｈ4kV高压：白色线，接集尘箱极片。
I地线：黑色线，接集尘箱外壳。
Ｋ负载接地：接大地。
二、信号线使用说明
图１的Ｂ/Ｃ/Ｄ为信号线,各信号线可以接ＬＥＤ使用，指示电源的工作状态，也可连接至控制板使用，控制板通过检测信号高低电平判断电源的工作状态进行相应的控制及显示。接控制板使用时需要使用光偶隔离，光偶前端最好装有虑波电路，否则高压电源容易对控制板造成干扰。另外控制板单片机选型时最好使用复位电时较长的单片机，并具有防静电能力强的单片机。
三、保护重启说明
当电源拉弧或短路后，电源进入保护状态，高压输出关闭，并输出清洗及故障信号同时从0Ｖ转为５Ｖ，１分种后重新启动，并再次输出高压，同时清洗及故障信号从５Ｖ转为０Ｖ。10分钟内检测到连续５次重启后保进入护状态，并判断为负载故障，永久关闭高压输出，清洗及故障信号保持５Ｖ输出状态。此时需要人为处理负载故障后重新上电，电源恢复正常工作。
四、电源工作模式设定方法
本电源有两种工作模式即：恒压限流和恒流限压。
1. 设置恒压限流工作模式：整输出电压到负载的额定工作电压，电流设置限流范围大于负载实际工作电流。此种模式，电压保持不变，电流随着负载的轻重的变化而变化，只有当电流大于限制电流后，电压才开始下降。
２.设置恒流限压工作模式：调整空载电压高于额定工作电压约300-500Ｖ,带载后通过电流调节电位器调节电流，让电压拉低到额定工作电压。此种模式，电流保持不变，电压随着负载的轻重的变化而线性变化。
五、工作电流测量方法
图２所示，在红圈内高压地线上串联一颗１Ｋ/１Ｗ的插件电阻，使用万用表测试电阻两端电压，换算后可得出电流值大小。电压－电流换算计算为1Ｖ=1m
六、安装尺寸
型号： CC-GA15 尺寸：长宽厚＝119*61*33mm
